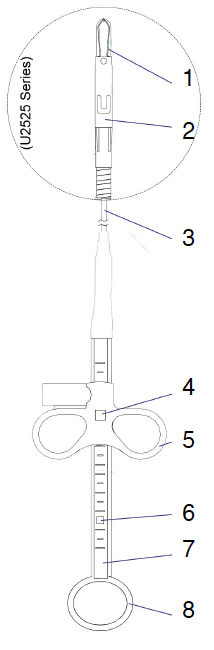

Le dispositif de la série U2525 est constitué d’un clip préchargé, rotatif, radio-opaque, à usage unique (voir le schéma en page 3):
- Mors du clip
- Corps du clip
Et système de mise en place flexible constitué:
- D’un tube ressort
- D’un trou dans la poignée coulissante
- D’une poignée coulissante
- D’un système de verrouillage dans la
- Poignée
- D’un anneau de pouce
La poignée située dans la partie proximale permet de manipuler la rotation et le déploiement, un long tube flexible et le clip situé dans la partie distale. La poignée est également utilisée pour ouvrir et fermer le clip. Elle est conçue pour être utilisée avec les gastroscopes et les coloscopes (voir la longueur utile du modèle) ayant un canal opérateur de diamètre supérieur ou égal à 2,8 mm.
